Kratke specifikacije
Accuracy
class A acc. to IEC 60751 class B acc. to IEC 60751 class AA acc. to IEC 60751
Max. process pressure (static)
at 20°C: up to 75 bar (depending on the process connection)
Operating temperature range
PT 100: -50 °C ...400 °C (-58 °F ...752 °F)
Max. immersion length on request
up to 10.000,00 mm (393,70'')
Područje primjene

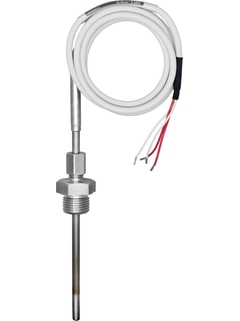

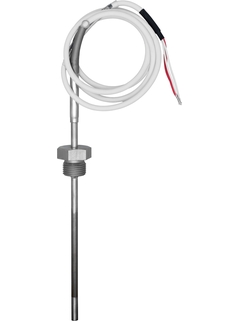

The RTD cable probe is easy to install and provide a high operational safety due to reliable and accurate temperature measurement in common processes. The probe is specially suited to temperature measurement in machinery, laboratory equipment and plants in gaseous or liquid medium like air, water, oil, etc. Without additional thermowell the probe sheath is directly in contact with the process medium. This enables the cable probe to detect rapid temperature changes fast and accurate.
The resistance thermometer is specially suited to temperature measurement in machinery, laboratory equipment and plants in gaseous or liquid media like air, water, oil and others.
Prednosti
High flexibility through user-specific insertion lengths and variable process connections
Fast response time
Single or double Pt100 sensor of accuracy class A, B, or AA as per IEC 60751
Types of protection for use in hazardous locations: Intrinsic safety (Ex ia) and non-sparking (Ex nA)
Marine approval
Lean odabir
Standardni proizvodi
Pouzdano, robustno i s malo održavanja
Tehnička izvrsnost
Jednostavnost
©Endress+Hauser
Jednostavni proizvodi
Jednostavno je odabrati, instalirati i rukovati
Tehnička izvrsnost
Jednostavnost
Standardni proizvodi
Pouzdano, robustno i s malo održavanja
Tehnička izvrsnost
Jednostavnost
Vrhunski proizvodi
Izuzetno funkcionalno i prikladno
Tehnička izvrsnost
Jednostavnost
Tehnička izvrsnost
Jednostavnost
FLEX odabir
Tehnička izvrsnost
Jednostavnost
Fundamental odabir
Udovoljite svojim osnovnim potrebama u mjernju
Tehnička izvrsnost
Jednostavnost
Lean odabir
Jednostavno upravljajte svojim osnovnim procesima
Tehnička izvrsnost
Jednostavnost
Extended odabir
Optimizirajte svoje procese s inovativnim tehnologijama
Tehnička izvrsnost
Jednostavnost
Xpert odabir
Ovladajte svojim najizazovnijim aplikacijama
Tehnička izvrsnost
Jednostavnost
Loading alternative products
Uspješne priče
Self-calibrating thermometers in hygienic processes
This white paper explains how self-calibrating thermometers can be used in hygienic process engineering. It details theory and practice as well as application examples. Learn more!
Pročitajte cijelu priču
Medical autoclaves
New sensor technology automates recalibrations to reduce risk in batch sterilization. Learn More!
Pročitajte cijelu priču
Mjerni princip
Resistance Temperature Detector
Characteristic / Application
metric style cable probe suitable for hazardous areas process connection as compression fitting
Thermowell / protection tube
without (not intended to use with thermowell)
Insert / probe
mineral insulated (MI), flexible
Outer diameter protection tube / Insert
3,0 mm (0,12'') 6,0 mm (0,24'')
Max. immersion length on request
up to 10.000,00 mm (393,70'')
Material protection tube/ thermowell
1.4404 (316L) 1.4571 (316Ti)
Process connection
male thread: G1/4" G1/2" M10x1 M8x1 compression fitting: G1/8" G1/4" G1/2" NPT1/4" NPT1/2" M10x1 M8x1
Operating temperature range
PT 100: -50 °C ...400 °C (-58 °F ...752 °F)
Max. process pressure (static)
at 20°C: up to 75 bar (depending on the process connection)
Accuracy
class A acc. to IEC 60751 class B acc. to IEC 60751 class AA acc. to IEC 60751
Integration head transmitter
Ex - approvals
ATEX II1/2D Ex ia IIIC,II1G Ex ia IIC T6 ATEX II1D Ex ia IIIC, II1G Ex ia IIC T6 ATEX II1G Ex ia IIC T6 ATEX II 3 G Ex nA IIC T6, II3D NEPSI Ex ia IIC T6, Ex iaD 20 T85-T450 EAC Ex ia UK II1G Ex ia IIC T6 Ga UK II1/2D Ex ia IIIC Da/Db, II1G Ex ia IIC T6 Ga UK II1D Ex ia IIIC Da, II1G Ex ia IIC T6 Ga UK II 3 G Ex nA IIC T6 Gc, II3D Ex tc IIIC Dc IECEx Ex ia IIC T6 Ga NEPSI Ex nA IIC T6
Najviše preuzimano
TI TST310
Engleska verzija - 03/2023
Resistance thermometer
EN
HR
CS DE ES FI FR IT JA NL PL PT RU ZH
31/03/2023
24/07/2018
23/09/2011
01/03/2010
01/04/2001
Jezik:
English
Verzije:
31/03/2023
Veličina datoteke:
825 KB
Naziv datoteke:
TI00085TEN_0323-00.pdf
37 dokumenti
EN
HR
Czech German Spanish Finnish French Italian Japanese Dutch Polish Portuguese Russian Chinese
31/03/2023
24/07/2018
23/09/2011
01/03/2010
01/04/2001
Jezik:
English
Verzije:
31/03/2023
Veličina datoteke:
825 KB
Naziv datoteke:
TI00085TEN_0323-00.pdf
XA TR1x, TR4x, TR88, TR6x, TC1x, TC88, TEC420, TC6x
RTD/TC termometri ATEX/IECEx: Ex ia IIC T6 Ga Ex ia IIC T6 Ga/Gb Ex ia IIIC Txxx °C Da Ex ia IIIC Txxx °C Db
EN
HR
Bulgarian Czech Danish German Greek Spanish Estonian Finnish French Hungarian Italian Korean Lithuanian Latvian Dutch Polish Portuguese Romanian Slovak Slovenian Swedish
28/03/2023
20/12/2021
01/08/2016
03/05/2016
28/11/2012
Jezik:
Croatian
Verzije:
28/03/2023
Veličina datoteke:
452.8 KB
Naziv datoteke:
XA00072RHR_1623-00.pdf
Jezik:
English
Verzije:
09/08/2022
Veličina datoteke:
1 MB
Naziv datoteke:
XA02908T_01.22.pdf
XA iTHERM TM211, TPx100, TSx310
RTD/TC umetci i kabelski termometri ATEX/IECEx: Ex ia IIC T6 Ga Ex ia IIC T6 Ga/Gb Ex ia IIIC Txxx °C Da
EN
HR
Bulgarian Czech Danish German Greek Spanish Estonian Finnish French Hungarian Italian Korean Lithuanian Latvian Dutch Polish Portuguese Romanian Slovak Slovenian Swedish
30/03/2023
18/07/2022
10/07/2019
28/11/2016
28/11/2012
Jezik:
Croatian
Verzije:
30/03/2023
Veličina datoteke:
458.2 KB
Naziv datoteke:
XA00100RHR_1823-00.pdf
XA TRxx, TCxx, TEC420, TS111, TM211, TM41x, TPx100, TSx310, TM1xx
RTD/TC termometri ATEX: Ex nA IIC T6 Gc Ex ec IIC Txxx°C Gc Ex tc IIIC Txxx°C Dc
EN
HR
Bulgarian Czech Danish German Greek Spanish Estonian Finnish French Hungarian Italian Lithuanian Latvian Dutch Polish Portuguese Romanian Slovak Slovenian Swedish Chinese
20/11/2023
13/12/2022
14/03/2022
23/05/2019
04/08/2017
Jezik:
Croatian
Verzije:
20/11/2023
Veličina datoteke:
454.2 KB
Naziv datoteke:
XA00044RHR_2023-00.pdf
TPx100, TSx310,
iTHERM TS111
RTD/TC inserts and cable thermometers 0Ех ia IIC T6…T1 Ga Х Ga/Gb Ех ia IIC T6…T1 X Ех ia IIIC 85 °C…450 °C Da Х Ех ia IIIC 85 °C…450 °C Da/Db Х
EN
HR
Russian
01/11/2021
13/04/2020
19/05/2016
Jezik:
English
Verzije:
01/11/2021
Veličina datoteke:
433.2 KB
Naziv datoteke:
XA01421TEN_0321.pdf
Omnigrad TRxx, TCxx, TxCxxx
RTD/TC modular thermometers 0Ех ia IIC T6…T1Ga Х Ga/Gb Ех ia IIC T6…T1 Ga Х Ех ia IIIC 85 °C…450 °C Da Х Ех ia IIIC 85 °C…450 °C Da/Db Х
EN
HR
Russian
10/03/2020
02/11/2016
Jezik:
English
Verzije:
10/03/2020
Veličina datoteke:
171.9 KB
Naziv datoteke:
XA01459TEN_0220.pdf
Safety instructions ATEX II1GD or II 1/2 GD
RTD / TC inserts and cable thermometers Omniset TPR100, TPC100, TSx310
EN
HR
German French
01/06/2009
Jezik:
English
Verzije:
01/06/2009
Veličina datoteke:
1.8 MB
Naziv datoteke:
XA087ra3_0609.pdf
TST310
Safety instructions
Proof of intrinsic safety Control Drawing
Jezik:
English
Verzije:
28/05/2013
Veličina datoteke:
136.6 KB
Naziv datoteke:
XA01168TEN_0113.pdf
Technical documentation in other languages
Jezik:
English
Verzije:
14/07/2021
Veličina datoteke:
478.5 KB
Naziv datoteke:
SD02429R09EN_0121.pdf
Pretražite rezervne dijelove prema broju na crtežu
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
The unit is not repairable
Gasket spares TA50-QB/FB D=3mm, AISI 316
Gasket spares TA50-QP/FP D=3mm, PTFE
Gasket spares TA50-GB/NB/HB/PB/BB/CB/DB
Gasket spares TA50-GP/NP/HP/PP/BP/CP/DP
