Kratke specifikacije
-
Accuracy
+/- 5 cm
-
Process temperature
-20°C ... +230°C
(-4°F ... 446°F) -
Process pressure / max. overpressure limit
0.8 ... 3 bar abs.
(11.6psi ...43.5psi abs.) -
Max. measurement distance
70m (230ft)
-
Main wetted parts
Aluminium, Steel, Stainless steel
Područje primjene

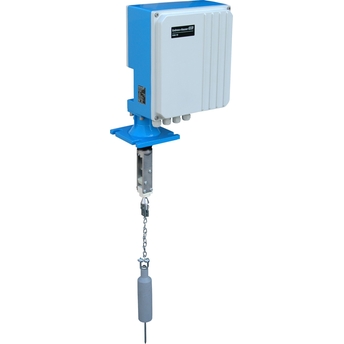

Silopilot FMM50 is an electromechanical level system. Depending on the sensing weight, the level can be measured in bins or silos with dusty, fine-grained or coarse-grained bulk solids or in tanks with liquids.
For level measurement in bunkers or silos for dusty, fine or coarse-grained bulk products, or in tanks containing liquids.
Process connection: Flange
Temperature: -40 to +230°C (-40 to +446°F)
Pressure: 0.8 to 3bar (11.6 to 43.5psi)
Measuring range: 70m (230ft)
Accuracy: ±5cm (1.97")
International explosion protection certificates
Prednosti
High reliability level measurement of powdery, fine-grained or coarse-grained bulk solids
Safe measurements in extremely dusty environments
Fully electronic digital minimum fail-safe control, therefore no running down of the sensor weight into the silo outlet and no risk to the conveying systems
Quick menu-guided local operation using a 4-line text display
High performance three-phase engine (traction power up to 500N) using a single-phase supply voltage by employment of a converter, therefore simple electric supply
Optional design with certification for application in areas subject to dust explosion hazard zones 20, 21 and 22 (measuring zone) or zones 21 and 22 (device zone), category 1/2D
Extended odabir
-
Vrhunski proizvodi
- Izuzetno funkcionalno i prikladno
Tehnička izvrsnost
Jednostavnost
-
Jednostavni proizvodi
- Jednostavno je odabrati, instalirati i rukovati
Tehnička izvrsnost
Jednostavnost
-
Standardni proizvodi
- Pouzdano, robustno i s malo održavanja
Tehnička izvrsnost
Jednostavnost
-
Specijalizirani proizvodi
- Dizajnirano za zahtjevne aplikacije
Tehnička izvrsnost
Jednostavnost
Promjenjivo
FLEX odabir | Tehnička izvrsnost | Jednostavnost |
---|---|---|
Fundamental odabir Udovoljite svojim osnovnim potrebama u mjernju |
Tehnička izvrsnost
|
Jednostavnost
|
Lean odabir Jednostavno upravljajte svojim osnovnim procesima |
Tehnička izvrsnost
|
Jednostavnost
|
Extended odabir Optimizirajte svoje procese s inovativnim tehnologijama |
Tehnička izvrsnost
|
Jednostavnost
|
Xpert odabir Ovladajte svojim najizazovnijim aplikacijama |
Tehnička izvrsnost
|
Jednostavnost
Promjenjivo |
Prethodnik
-
Mjerni princip
Electromechanical
-
Characteristic / Application
Not affected by characteristics of solid medium
Mesuring range: 70m -
Specialities
Switch to indicate need of maintenance (predictive maintenance)
-
Supply / Communication
180 ... 253 V, 50/60 Hz
-
Accuracy
+/- 5 cm
-
Ambient temperature
-40°C ... +70°C
(-40°F ... 158°F) -
Process temperature
-20°C ... +230°C
(-4°F ... 446°F) -
Process pressure / max. overpressure limit
0.8 ... 3 bar abs.
(11.6psi ...43.5psi abs.) -
Main wetted parts
Aluminium, Steel, Stainless steel
-
Process connection
Flange DN100 PN16 / 4"
-
Blocking distance
Top: 500 mm (20 ")
-
Max. measurement distance
70m (230ft)
-
Communication
0/4...20 mA
-
Certificates / Approvals
ATEX
-
Design approvals
EN10204-3.1
-
-
