Kratke specifikacije
-
Measuring cell
+100 mbar....+40 bar
(+1.5 psi....600 psi)
Područje primjene

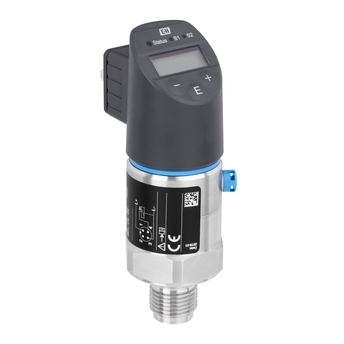

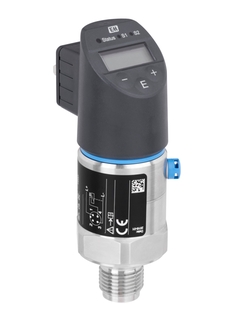

The Ceraphant PTC31B is a price-attractive pressure switch with ceramic, vacuum tight measuring cell for safe measurement and monitoring of absolute and gauge pressure. The pressure switch with compact design is extremely stable and high vacuum resistant up to 0bar abs. The IO-Link capability allows easy integration and parametrization of the device.
Pressure switch with ceramic sensor diaphragm for monitoring absolute and gauge pressures in gases, vapors, liquids and dusts.
Process connections: Threads
Process temperature: -25 to +100°C (-13 to +212°F)
Pressure: -1/0 up to +40bar (-15/0 up to +600psi)
Accuracy: ±0.3%
Prednosti
Integrated switching electronics for decentral and economic process monitoring and control
Easy function check and information on site thanks to LEDs and digital display
Dry capacitance ceramic sensor (Ceraphire) and minimum span of up to 0 to 20mbar provide reliable insight to the process
High process availability for vacuum applications and applications with abrasive media
IO-Link reduces costs and complexity due to easy configuration and flexible integration in all fieldbus systems.
Videozapisi
Fundamental odabir
-
Jednostavni proizvodi
- Jednostavno je odabrati, instalirati i rukovati
Tehnička izvrsnost
Jednostavnost
-
Jednostavni proizvodi
- Jednostavno je odabrati, instalirati i rukovati
Tehnička izvrsnost
Jednostavnost
-
Standardni proizvodi
- Pouzdano, robustno i s malo održavanja
Tehnička izvrsnost
Jednostavnost
-
Specijalizirani proizvodi
- Dizajnirano za zahtjevne aplikacije
Tehnička izvrsnost
Jednostavnost
Promjenjivo
FLEX odabir | Tehnička izvrsnost | Jednostavnost |
---|---|---|
Fundamental odabir Udovoljite svojim osnovnim potrebama u mjernju |
Tehnička izvrsnost
|
Jednostavnost
|
Lean odabir Jednostavno upravljajte svojim osnovnim procesima |
Tehnička izvrsnost
|
Jednostavnost
|
Extended odabir Optimizirajte svoje procese s inovativnim tehnologijama |
Tehnička izvrsnost
|
Jednostavnost
|
Xpert odabir Ovladajte svojim najizazovnijim aplikacijama |
Tehnička izvrsnost
|
Jednostavnost
Promjenjivo |
Prethodnik
-
-
Specijalna dokumentacija (SD)
Valve plug
Neutralni jezik - 03/2016
Valve plug
Jezik:
Neutralni jezik
Verzije:
30/03/2016
Veličina datoteke:
65 KB
Naziv datoteke:
SD01591PYY_0115.pdf
-
-
-
Tehničke informacije (TI)
TI Ceraphant PTC31B, PTP31B
Engleska verzija - 07/2023
Process pressure measurement
EN HR 31/07/202320/12/201818/05/201831/03/201730/09/2016Jezik:
English
Verzije:
31/07/2023
Veličina datoteke:
1.4 MB
Naziv datoteke:
TI01130PEN_0723-00.pdf
-
-
-
Tehničke informacije (TI)
TI Ceraphant PTC31B, PTP31B
Process pressure measurement
EN HR 31/07/202320/12/201818/05/201831/03/201730/09/2016Jezik:
English
Verzije:
31/07/2023
Veličina datoteke:
1.4 MB
Naziv datoteke:
TI01130PEN_0723-00.pdf
-
-
-
Tehničke informacije (TI)
TI Weld-in adapter, process adapter and flanges
Level, pressure and temperature measurement
EN HR 25/03/202415/09/202328/10/202130/07/202119/06/2020Jezik:
English
Verzije:
25/03/2024
Veličina datoteke:
1.1 MB
Naziv datoteke:
TI00426FEN_2524.pdf
-
-
-
Upute za uporabu (BA)
Ceraphant PTC31B, PTP31B, PTP33B Operating Instructions
Pressure switch for safe measurement and monitoring of absolute and
gauge pressureEN HR 18/05/201831/03/201728/10/201630/09/2016Jezik:
English
Verzije:
18/05/2018
Veličina datoteke:
1.3 MB
Naziv datoteke:
BA01270PEN_0718.pdf
-
-
-
Upute za uporabu (BA)
BA Ceraphant PTC31B, PTP31B, PTP33B IO-Link
Process pressure measurement
EN HR 31/07/202330/09/202020/12/2018Jezik:
English
Verzije:
31/07/2023
Veličina datoteke:
1.5 MB
Naziv datoteke:
BA01911PEN_0323-00.pdf
-
-
-
Kratke upute (KA)
Ceraphant PTC31B, PTP31B, PTP33B IO-Link
Mjerenje tlaka u procesu
EN HR 30/09/202020/12/2018Jezik:
Croatian
Verzije:
30/09/2020
Veličina datoteke:
796.8 KB
Naziv datoteke:
KA01404PHR_0220.pdf
-
-
-
Kratke upute (KA)
KA Ceraphant PTC31B
Mjerenje tlaka u procesu
EN HR 01/05/202311/04/2023Jezik:
Croatian
Verzije:
01/05/2023
Veličina datoteke:
329.3 KB
Naziv datoteke:
KA01621PHR_0223-00.pdf
-
-
-
Kratke upute (KA)
Ceraphant PTC31B, PTP31B, PTP33B Kratke upute za rad
Tlačna sklopka za sigurno mjerenje i praćenje apsolutnog i manjeg
pritiskaEN HR 18/05/201831/03/201728/10/201630/09/2016Jezik:
Croatian
Verzije:
18/05/2018
Veličina datoteke:
629.8 KB
Naziv datoteke:
KA01163PHR_0618.pdf
-
-
-
Kratke upute (KA)
KA Ceraphant PTC31B IO-Link
Mjerenje tlaka u procesu
EN HR 01/05/202303/10/2022Jezik:
Croatian
Verzije:
01/05/2023
Veličina datoteke:
329.6 KB
Naziv datoteke:
KA01624PHR_0223-00.pdf
-
-
-
Specijalna dokumentacija (SD)
SD M12 socket
Accessories for devices with M12 plug
EN HR 30/06/202329/05/2020Jezik:
English
Verzije:
30/06/2023
Veličina datoteke:
289.2 KB
Naziv datoteke:
SD02586FEN_0223-00.pdf
-
-
-
Specijalna dokumentacija (SD)
Valve plug
Valve plug
Jezik:
Neutralni jezik
Verzije:
30/03/2016
Veličina datoteke:
65 KB
Naziv datoteke:
SD01591PYY_0115.pdf
-
